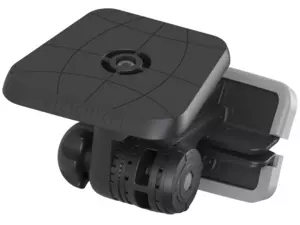

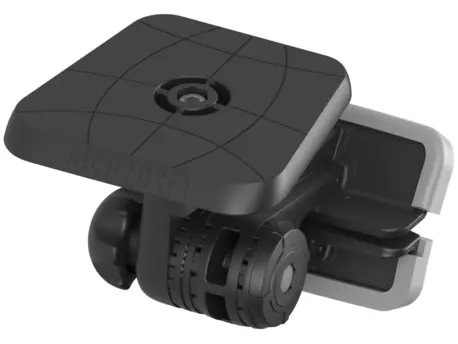

Fasten držáky sonaru - Plocha pro obrazovku 100x100mm set na sedačkovou lištu

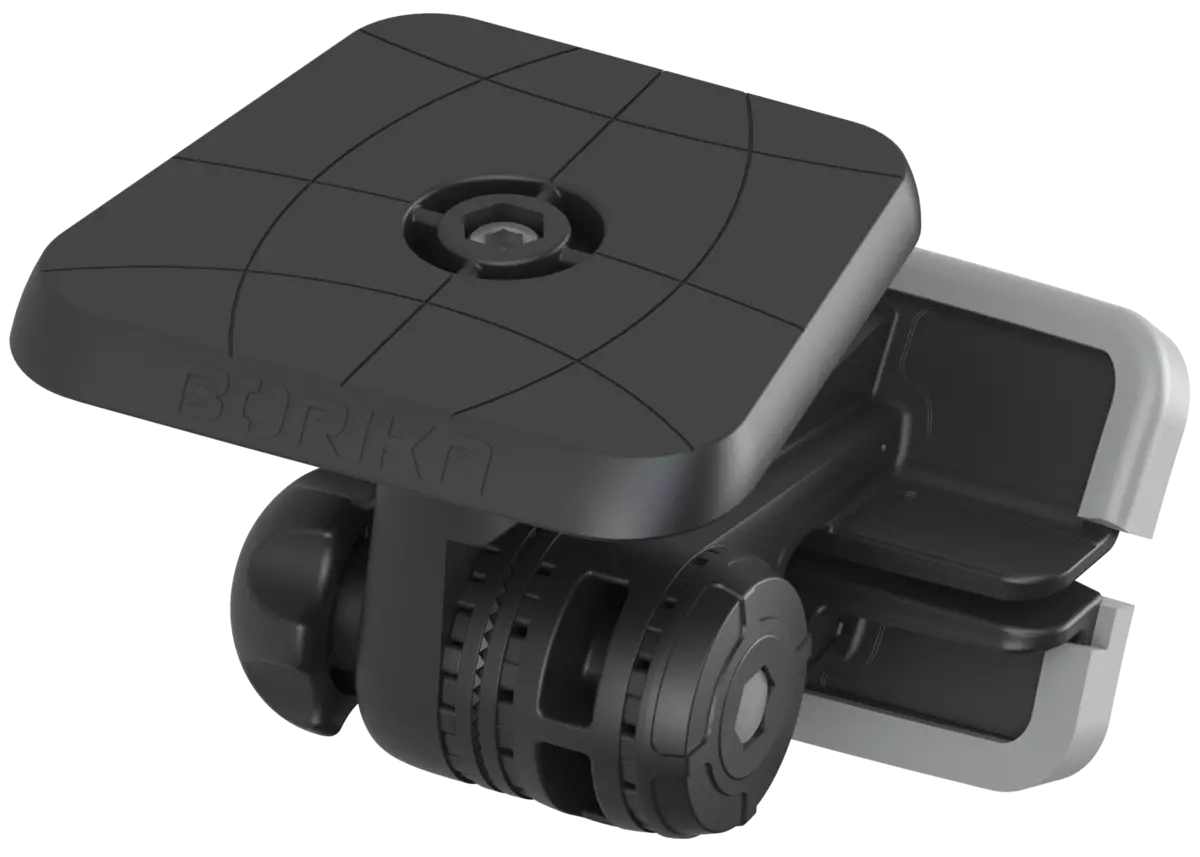

SLTX223 je jednoduchý a rychlý způsob instalace obrazovky sonaru na sedačkovou lištu. Set se skládá z držáku MX a plochy pod obrazovku SL223...

SLTX223 je jednoduchý a rychlý způsob instalace obrazovky sonaru na sedačkovou lištu. Set se skládá z držáku MX a plochy pod obrazovku SL223. Platforma je určena pro montáž echolotů Garmin, Lowrance, Raymarine, Humminbird, atd. s úhlopříčkou monitoru do 7”, jejichž maximální vzdálenost mezi montážními otvory by neměla přesáhnout 95 mm. Na zadní straně plošiny jsou body označeny plombami, které se shodují s pravidelnými montážními otvory výbavy oblíbených modelů. Design je navržen tak, aby aby bylo možné plošinu spolu s nainstalovaným zařízením otočit o 360° kolem osy adaptéru. To se hodí při rybaření, kdy potřebujete rychle změnit polohu obrazovky, abyste se vyhnuli oslnění sluncem. Tloušťka stěny plochy je 3 mm. Plastové díly jsou vyrobeny z polyamidu vyztuženého skelnými vlákny, který zajišťuje vysokou pevnost, spolehlivost a potřebnou tuhost konstrukce. Plošina je připevněna k adaptéru pomocí koncových drážek a podložky adaptéru šroubem M6*30 DIN 912 a maticí M6 DIN 985, což umožňuje otáčení o 360°. Hlavní štěrbiny šikmého spojení mezi plošinou a montážním systémem jsou 27,7°. Je vybavena podložkami modelu Dp230 se 7,5° drážkami a pružinou pro rychlé oddělení drážkování. Poloha náklonu je fixována pomocí šroubu M6*60 DIN 933, matice M6 DIN 985 a šestihranného knoflíku. Sada obsahuje nastavitelné podložky z lisovaného PVC tloušťky 5 mm, opatřené oboustrannou 3M VHB páskou. Plastové díly jsou vyrobeny z polyamidu vyztuženého skelnými vlákny. Systém je snadno demontovatelný bez zanechání stop na povrchu lodi. Pro minimalizaci mezery mezi montážní podložkou a nafukovacím balónkem obsahuje sada elastické podložky opatřené 3M VHB páskou, která slouží pro lepší přilnutí k nafukovacímu balónu. Systém se doporučuje instalovat na vyfouknutý válec. Základna zařízení je upevněna samořeznými šrouby v souladu s pokyny k instalaci krok za krokem. Pomocí značek můžete vyvrtat otvory nebo vytvořit libovolné otvory pro instalaci jakéhokoli zařízení. Pro prodloužení životnosti produktu jej po použití v mořské vodě opláchněte velkým množstvím čerstvé vody. Materiály použité ve výrobku: polyamid vyztužený skelnými vlákny, PVC, nerezová ocel A2, mosaz.
